大功率经济型SE

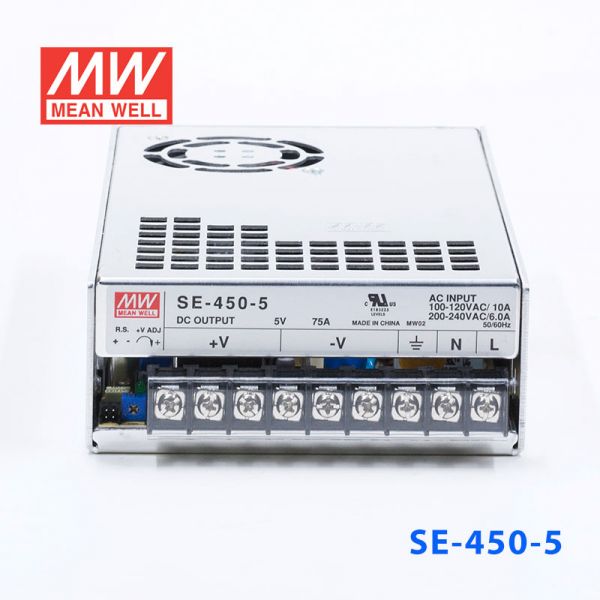

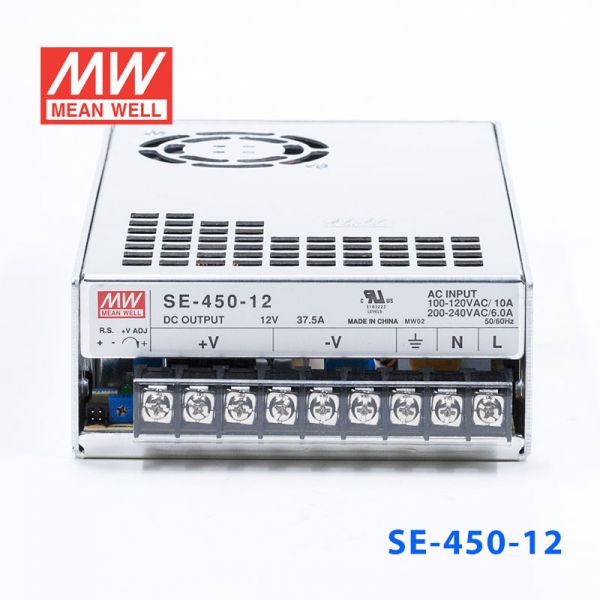

SE-450-3.3/5/12 450W单路输出大功率明纬开关电源

作者：admin 时间：2009-07-07 来源：http://www.xlt-tec.com

输出
直流电压	3.3V
额定电流	75A
电流范围	0~75A
额定功率	247.5W
纹波与噪音	200mVp-p
电压调整范围	2.97~3.63V
电压精度	±3.0%
线性调整率	±0.5%
负载调整率	±2.0%
启动/上升时间	1500ms,50ms/230VAC 1500ms,50ms/115VAC(满载时)
保持时间	16ms/230VAC 12ms/115VAC(满载时)
输入

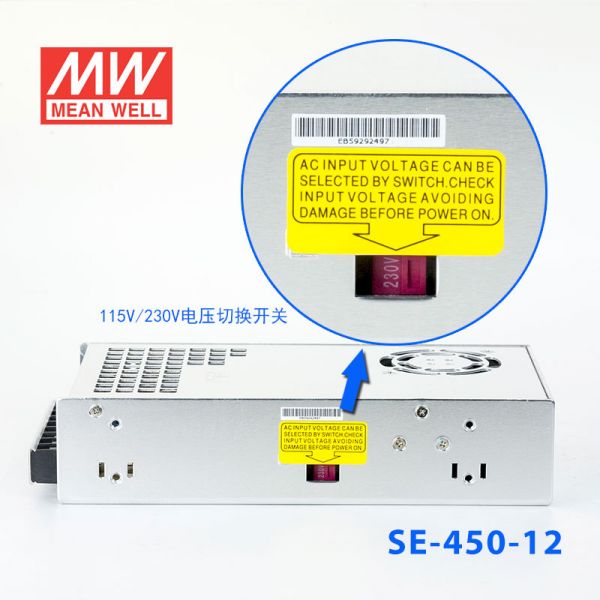

电压范围	90~132VAC/180~264VAC(开关切换) 254~370VDC
频率范围	47~63Hz
效率	74%
交流电流	10A/115VAC 6A/230VAC
浪涌电流	35A/115VAC 55A/230VAC
漏电流	<2.5mA/240VAC
保护
过负载	额定输出功率的105%~150%；保护模式：关闭输出，重启后恢复
过电压	3.8~4.6V,保护模式：关闭输出，电源重启后可恢复正常输出
过温度	85℃±5℃（3.3~12V);90℃±5℃（15~48V)(TSW1：检测功率晶体管的散热器）；保护模式：关闭输出，温度恢复正常后自动恢复
环境
工作温度	-10~+60℃（请参考“减额曲线”）
工作湿度	20~90% RH,无冷凝
储存温度，湿度	-40~+85℃, 10-95% RH
温度系数	±0.05%/℃（0~50℃)
耐抗震	10~500Hz, 2G 10分钟/周期, X,Y,Z轴各60分钟
安规
安全规范	UL60950-1 认证通过
耐压	I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗	I/P-0/P I/P-FG O/P-FG:100M Ohms / 500VDC /25℃/70%RH
物理参数
尺寸(长x宽x高)	225x124x50mm
重量	1333g
其他
MTBF	≥200K hrs. MIL-HDBK-217F (25℃)
包装	25公斤,每箱12台/16公斤,0.0275立方米
